一、基層裂縫詳細處理方案

建筑物的裂縫對建筑的壽命和外觀效果等都會產生嚴重的影響，所以在建筑物涂裝前，應對建筑裂縫進行科學地、有效地修補處理，以防發生后患。針對基層存在的裂縫，提供以下解決方案。

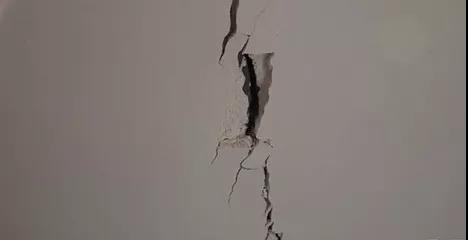

基層存在裂縫分為細微裂縫和明顯裂縫

（一）、細微裂縫處理（寬度小于0.5mm）

1、細微裂縫處清潔
使用鋼絲刷和毛刷除去裂縫處灰塵，必要部位需使用清水進行清潔灰塵；如果灰塵未處理干凈，易使修補材料與基層的附著不牢固，時間長久易產生脫層。

2、細微裂縫修補
使用彈性抗裂找平膩子批嵌處理，施工時需將裂縫處填補充實，以防裂縫內部空鼓，同時該材料可解決基層因溫度變化而產生的收縮的微裂紋，而且此道工序同時可調整基層的平整度。該材料用量一般在1.5kg/m左右，批刮次數為一道。

3、選用彈性抗裂找平膩子

彈性抗裂膩子具有良好的附著力和抗裂性，附著原理為：

（1）該材料是有羥基、醚基和環氧基，羥基和醚基的強極性使混合后的基層處理材料與基層之間產生電磁和化學吸附，環氧基與含有活潑氫的基層表面產生氫鍵，因此粘結力特別強。

（2）環氧改性丙烯酸多性組合使得其具有很強的耐降解性能，不會隨時間推移而降解，超越常規的粘結劑的強度和持久性。

（二）、明顯裂縫處理（寬度大于0.5mm）

明顯裂縫分為結構裂縫和非結構裂縫

1、非結構裂縫（是指收縮裂縫，明顯特點是多條裂縫于交一點）處理
（1）使用電動切割機對裂縫進行開U型槽；
（2）施工鋼絲刷和毛刷除去開槽處的灰塵；
（3）采用彈性抗裂找平膩子修補填平裂縫。

2、結構裂縫（應由土建方進行修補，但建議采用以下工序進行修補）
（1）使用電動切割機對裂縫進行開U型槽；
（2）施工鋼絲刷和毛刷除去開槽處的灰塵；
（3）采用灌注的低粘度環氧樹脂的方式處理，安裝加注嘴，采取從上往下的灌注方式進行灌注低粘度環氧修補材料，灌注時注意裂縫內需灌注充實。
（4）粘貼加強網格布，為了避免結構裂縫的移動需粘貼加強網格布。

二、陰陽角詳細處理方案

（一）、 建筑物陽角的處理

1、批刮基層抹灰材料時陽角處理方案
（1）、陽角處連接的兩個立面應進行分開單獨批刮；
（2）、批刮每一墻面時應使用靠尺將陽角進行保護，這樣能保證陽角的筆直和堅挺。

2、涂料噴涂時陽角處理方案

（1）、陽角處連接的兩個立面應進行分開單獨噴涂；
（2）、噴涂每一立面時，需等另一立面干燥后進行，并同時將另一立面進行養生保護，以防涂料霧化污染其他涂料漆膜，這樣可避免涂料產生發花現象。

（二）、 建筑物陰角的處理

1、批刮基層抹灰材料時陰角處理方案
（1）、陰角處連接的兩個立面應進行分開單獨批刮；
（2）、批刮每一墻面時應使用墨線將陰角處進行劃墨線處理，批刮時以墨線為準進行每一立面的單獨批刮，這樣能保證陰角的筆直。

2、涂料噴涂時陰角處理方案
（1）、陰角處連接的兩個立面應進行分開單獨噴涂；
（2）、噴涂每一立面時，需等另一立面干燥后進行，并同時將另一立面進行養生保護，以防涂料霧化污染其他涂料漆膜，這樣可避免涂料產生發花現象。

三、 門窗洞口處陽角的處理

門窗洞口的陽角處理與普通陽角類同，只是需注意以下方面：

（1）、門窗洞口的修補材料，應讓其完全到達養護的條件后，再進行涂料的涂裝，以防止以后漆膜發生泛堿、褪色等病變現象。

（2）、如果采用了快干修補材料進行修補，宜采用加強網格布對修補處進行加強，以防止以后的開裂現象。
